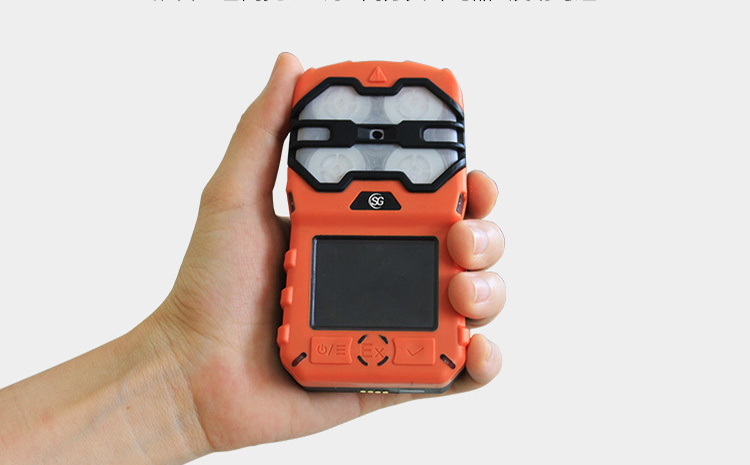

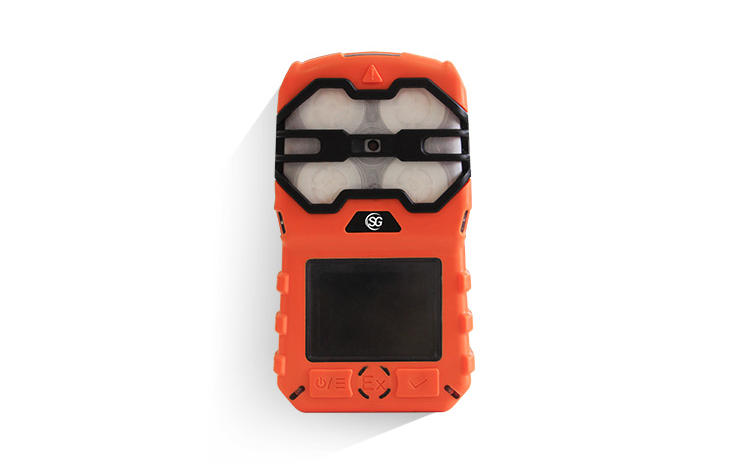

CJT4/1000甲烷一氧化碳測定器(以下簡稱儀器)適用于煤礦井下、巷道等處連續監測環境中甲烷(瓦斯)和一氧化碳的濃度。當甲烷濃度超限或者缺氧時,能自動發出聲、光報警??晒┫嚓P(guān)工作人員、管理人員、專業人員、流動工作人員、煤礦通防人員等隨身攜帶使用,也可供上述場所固定使用。
儀器防爆形式:礦用本質安全兼隔爆型,儀器防爆標志為Exibd I Mb。
在具有甲烷爆炸性危險的煤礦井下:
a)溫 度:0℃~40℃;
b)相對濕度:≤98%;
c)大氣壓力:80kPa~116kPa;
d)風 速:≤8m/s;
e)貯存溫度:-40℃~+60℃;
f)在具有爆炸性氣體混合物的危險場所。
甲烷工作原理
儀器采用熱催化型高性能傳感器組成惠斯頓電橋,測量臂由載件催化元件(俗稱黑元件)和純載元件(俗稱白元件)組成,輔助臂由金屬膜電阻和電位器組成,穩壓電路為電橋提供穩定的電壓。在新鮮空氣中橋路處于平衡狀態,在被測氣體中,甲烷在黑元件表面發生催化反映(無焰燃燒),使黑元件溫度增高,電阻增大,橋路失去平衡,從而輸出一個電位差該電位差在范圍內,其大小與甲烷的濃度成正比。此信號進入微處理器經過內部 A/D 轉換、數據處理、濾波之后由單片機進行數字信號處理,然后通過斷碼管將被測甲烷的濃度顯示出來,并給出聲、光、振三重報警。
氧化碳工作原理
儀器采用電化學傳感器。本傳感器有兩個電極浸泡在電解液中,當氧氣進入到電解液中,會與電極上的特殊材質發上反應,從而使其中的電子發生定向的轉移,在兩個電極之間產生微弱的信號。此信號進入微處理器經過內部 A/D 轉換、數據處理、濾波之后由單片機進行數字信號處理,然后通過斷碼管將被測氧氣的濃度顯示出來,并給出聲、光、振三重報警。
警告:
1、維修時不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號!
2、嚴禁在井下對電池進行充電或更換電池!
3、不得使用本說明書規定的以外的電池!
